| |重要なお知らせ |
MDM-100 Z を取付ける際、エンジンルーム内でダイアグノシスコネクタのフタが
ボンネットと干渉する場合、以下の手順でコネクタの向きを変更するための参考です。
|

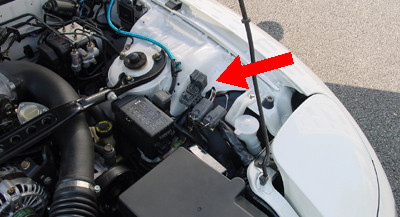

エンジンルーム内のダイアグノシスコネクタ位置 (車両は６型です) |
|

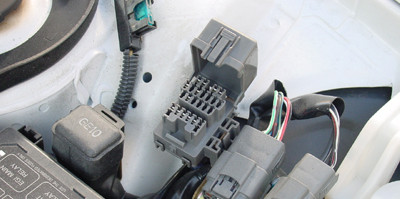

ダイアグノシスコネクタ |
|

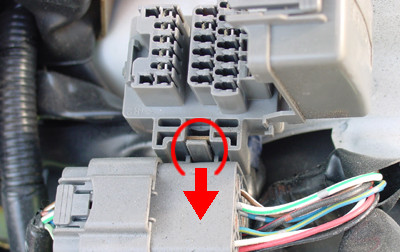

丸印の部分を矢印の方向へ軽く開くとステーからダイアグノシスコネクタを抜くことが出来ます |
|

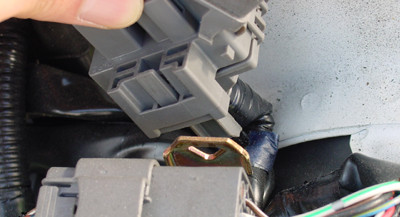

ステーから抜いたところ |
|

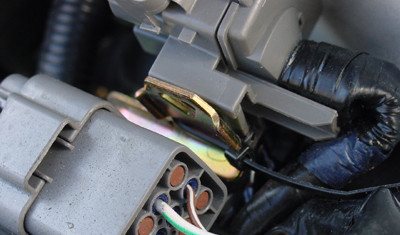

ステーから抜いたダイアグノシスコネクタを９０度倒し、タイラップを通してステーと一緒に締め込みます （抜け防止のため、ステーの折返し部分の下でコネクタとステーを一緒に締め込みます） |
|

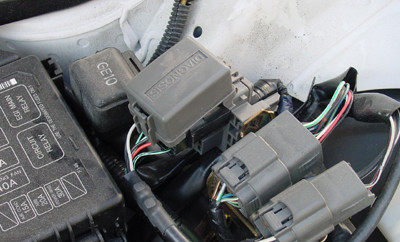

作業終了です。 MDM-100の車内用ケーブルをダイアグノシスコネクタに接続します。 |
→MDM-100ページに戻る
