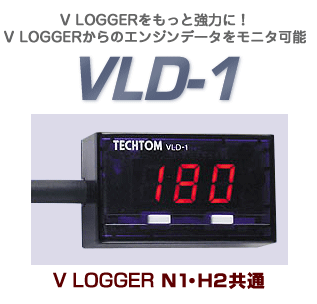

在庫限品 エンジンデータを外部モニタに表示する装置です。エンジンデータの取得は車両の診断コネクタに接続するだけ、面倒な各種センサへの配線は一切不要。スピード・エンジン回転数・点火時期・水温など多項目を同時に外部モニタに出力表示可能。別途ご用意いただくＣＣＤカメラ等の映像とエンジンデータを同時に本機で合成可能、出力をハンディビデオ等につなげれば走行画像とエンジンデータを同時に録画可能。再生には特別な機器は不要です。アナログ電圧入力端子を１ＣＨ装備し、エンジンデータと同時に表示可能。下記対応機器を使用した場合はデータを換算して表示します。ホンダ国際規格コネクタ(H2)では、車速表示でアミューズ社製ＳＬＤに対応しました。N1・H2共にオプションのデータ表示器「VLD-1」に対応、V LOGGERを録画に使用中でも表示項目から1項目を選択、モニタ可能にしました。 アナログ電圧入力端子対応機器 空燃比計：HORIBA MEXA10/NGK ABM-10/NGK LM-100 　　 TECHTOM ＧＰＳスピードメータ V LOGGERデモビデオ V LOGGERを使用したサーキット走行のデモをご用意しました。 ファイルサイズが大きいため、 「ファイルに保存」の上、再生をお勧めします。エンコードの都合上、正常に再生されない場合はご使用のプレイヤーを最新にして再生下さい。 （windows ではMS Media Player6以降をご使用下さい。古いバージョンではエラーになる場合があります） V LOGGERデモビデオ　 ファイル形式：aviファイル　サイズ：約5.1Ｍ 外部モニタでの表示位置は３段階に切替可能 エンジンデータの表示位置は、付属のコントローラで上下切替の他、モニタリング使用時を考慮して、項目を画面一杯に拡大表示もできます。 またデータ表示をキャンセルし、カメラ入力のみ表示させることも可能です。 (スルー機能) 日産（旧型コネクタ）用 ホンダ（国際規格コネクタ）用   OWNER'S SPECIALも作成可能 上図画面「Ｖ　ＬＯＧＧＥＲ　Ｎ1」部分にショップ・個人のお名前をお入れしたＯＷＮＥＲ’Ｓ ＳＰＥＣＩＡＬバージョンも作成できます（費用別途）。デモなどにお勧め。詳細はご購入前にお問合せ下さい。 表示項目・対応車種 V LOGGER N1 (日産旧型コネクタ) 〜ピークホールド機能・インジェクタデューティ表示〜 表示項目 エンジン回転数(rpm) 車速(km/h) 水温(℃) 点火時期(°) インジェクタ開弁率(％) エアフロ電圧(Ｖ) スロットルセンサ電圧(Ｖ) 吸気温(℃) オプション項目(アナログ電圧入力) 車両によりセンサの有無で表示されない項目、又は２つ表示される項目があります 対応車種　 V LOGGER H2 ホンダ（国際規格コネクタ）用 〜ピークホールド機能・インジェクタデューティ表示〜 表示項目 車速(km/h) (※) エンジン回転数(rpm) 水温(℃) 吸気温(℃) 点火時期(°) スロットル開度(％) オプション項目(アナログ電圧入力) ※アミューズ社製ＳＬＤをご使用の場合は、V LOGGER側の設定により車側を正常に表示する事が可能です。 対応車種　 品名 V LOGGER 型番 V LOGGER 価格 ￥39,800 →\19,800(税別) オンラインストアでお求めいただけます 電源電圧 DC11〜15V 消費電流 300mA MAX 動作温度 0℃〜50℃ VIDEO IN コンポジットビデオ信号 VIDEO OUT コンポジットビデオ信号 アナログ電圧入力 0〜5Ｖ 寸法 本体：Ｗ120×Ｈ35×Ｄ100(mm)(突起部除く) コントローラ：Ｗ27×Ｈ19×Ｄ86(mm)(コード除く) コード長 2m 付属品 取扱説明書　１部 操作スイッチ　１個 ビデオ接続用ケーブル　１本 配線締結ベルト　2本 デュアルロックファスナー　１組 ※ ※ ※ ※ ※ 本製品は車両に診断コネクタが装備されていなければお使い頂けません。 弊社MDM-100・CMX-100との併用はできません。 本製品にはカメラは付属しておりませんので、走行画像とエンジンデータを合成したい場合はＣＣＤカメラを別途ご用意下さい。 また合成後の画像を録画したい場合アナログ入力対応のハンディビデオ等が必要となります。 車速信号に加工をされていると車速が正常に表示されない場合があります。 ECUをフルコン等に交換されているとお使い頂けません。 トップへ戻る↑ V LOGGER専用データ表示器 V LOGGER本体出力を録画機器に接続している場合では、走行中にエンジンデータを確認することが出来ません。 この専用データ表示器を使用すれば、V LOGGERで表示可能な任意の１項目をモニタ可能にします。 ピークホールドを装備、V LOGGERのコントローラと連動します。（※） アナログ電圧端子に接続した機器の項目表示にも対応。 取付場所を選ばない、超小型ボディサイズ。 V LOGGER本体のオプション端子に接続します。 電源はV LOGGERより供給のため接続不要。 ※ピークホールドはH2のみ対応です。 モニタ項目 ●V LOGGER各本体の表示項目から１項目 ●アナログ入力端子はA/D電圧、A/F値（※）、 　 テクトムＧＰＳスピードメータに対応（※但しV LOGGER対応の機器） ●N1のみBOOSTセンサー(kPa)入力にも対応 品名 VLD-1 型番 VLD-1 価格 ￥14,800(税別) 販売終了しました 電源電圧 DC11〜15V 消費電流 100mA MAX (VLD-1単体) 動作温度 0℃〜50℃ 寸法 W50×H30×D23(mm) コード長 2m 付属品 取扱説明書　１部 配線締結ベルト　2本 両面テープ　１枚 VLD-1発売前のV LOGGER N1をお持ちの場合は、VLD-1を使用するためにV LOGGERのバージョンアップが必要になります。（バージョンアップ無料・送料のみ別途） ※ ※ ※ ※ V LOGGER専用のオプションです。他の用途には使用できません。 V LOGGERの電源OFF時はVLD-1もOFFになります。 単位表示はありません。 他の機器には絶対に接続しないで下さい。 トップへ戻る↑ お問い合わせ　　プライバシーポリシー　　古物営業法に基づく表示
